本适用新型涉及电动调理阀手艺领域，，，，，，尤其涉及一种电动调理阀。。
配景手艺：
电动调理阀是工业自动化历程控制中的主要执行单位仪表。。随着工业领域的自动化水平越来越高，，，，，，正被越来越多的应用在种种工业生产领域中。。与古板的气动调理阀相比具有显着的优点：电动调理阀节能（只在事情时才消耗电能），，，，，，环保（无碳排放），，，，，，装置快捷利便（无需重大的气动管路和气泵事情站）。。阀门按其所配执行机构使用的动力，，，，，，按其功效和特征分为线性特征，，，，，，等百分比特征及抛物线特征三种。。
现在，，，，，，现有的电动调理阀仍保存一些缺乏之处，，，，，，首先，，，，，，由于阀芯有少量介质走漏，，，，，，特殊是带水和蒸汽的介质，，，，，，加上备用调理门长时间不可动，，，，，，在外部情形温度较低时，，，，，，调理阀阀杆与阀芯容易受冻而泛起卡涩的故障征象，，，，，，导致电动调理阀无法正？？？刂，，，，，，从而增添了电动调理阀的局限性；；；；；其次，，，，，，现有的电动调理阀缺乏压力检测装置，，，，，，在输入口压力过大时，，，，，，而电动调理阀无法自动完成调控，，，，，，过大的压力会导致电动调理阀泛起损坏，，，，，，从而降低了电动调理阀使用的稳固性。。
手艺实现要素：
本适用新型的目的在于：为相识决上述的问题，，，，，，而提出的一种电动调理阀。。
为了实现上述目的，，，，，，本适用新型接纳了如下手艺计划：
一种电动调理阀，，，，，，包括阀体、执行联动杆与执行机构，，，，，，所述阀体水平端两侧划分牢靠装置有输出口与输入口，，，，，，所述阀体通过执行支持座与执行机构牢靠毗连，，，，，，且所述支持座外侧牢靠毗连有保温罩，，，，，，所述保温罩竖直端内表壁划分装置有加热管与温度传感器，，，，，，且所述温度传感器与加热管联动控制。。
作为上述手艺计划的进一步形貌：
所述输入口顶部辨别装置有泄压口与压力表，，，，，，所述压力表底部设置有压力传感器。。
作为上述手艺计划的进一步形貌：
所述支持座与保温罩通过螺栓牢靠毗连。。
作为上述手艺计划的进一步形貌：
所述输入口与输出口远离阀体的一侧牢靠装置有法兰盘。。
作为上述手艺计划的进一步形貌：
所述保温罩呈透明设计。。
作为上述手艺计划的进一步形貌：
所述螺栓设置有两组，，，，，，且两组螺栓呈对称漫衍。。
综上所述，，，，，，由于接纳了上述手艺计划，，，，，，本适用新型的有益效果是：
1、本适用新型中，，，，，，当保温罩内的温度传感器检测到执行联动杆的事情情形温度较低时，，，，，，控制加热管开启，，，，，，加热管事情爆发热气流，，，，，，热气流会接触保温罩内的事情机构，，，，，，从而阻止了事情机构因受冻而泛起卡涩，，，，，，包管了事情机构的稳固的运行，，，，，，提高了电动调理阀的适用规模。。
2、本适用新型中，，，，，，压力传感器检测输入口的压力并实时在压力表上显示，，，，，，在压力表上显示的压力值凌驾预定值时，，，，，，通过控制泄压口开启，，，，，，使得输入口内的压力得以释放，，，，，，实现了电动调理阀的压力监控功效，，，，，，阻止了电动调理阀因压力转变而泛起损坏，，，，，，从而提高了电动调理阀使用的稳固性。。
附图说明

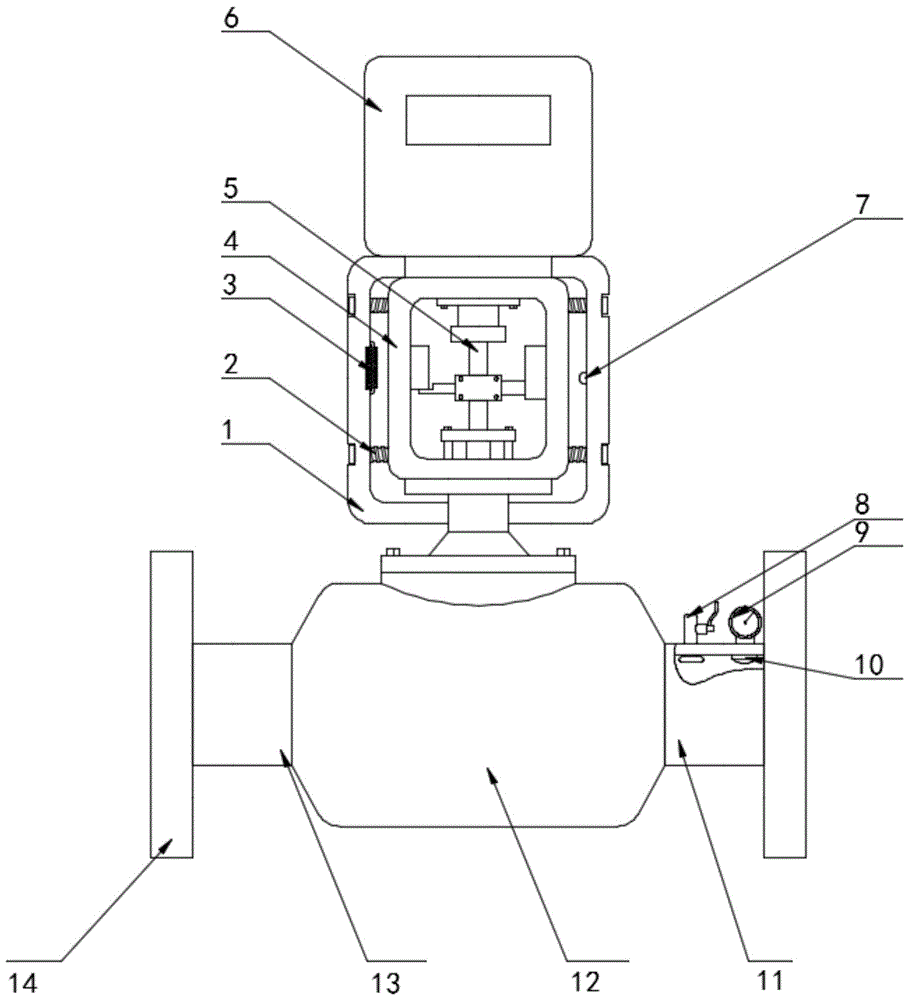

图1示出了凭证本适用新型实验例提供的结构示意图；；；；；
图2示出了凭证本适用新型实验例提供的俯视结构示意图；；；；；
图3示出了凭证本适用新型实验例提供的正视结构示意图。。
图例说明：
1、保温罩；；；；；2、螺栓；；；；；3、加热管；；；；；4、支持座；；；；；5、执行联动杆；；；；；6、执行机构；；；；；7、温度传感器；；；；；8、泄压口；；；；；9、压力表；；；；；10、压力传感器；；；；；11、输入口；；；；；12、阀体；；；；；13、输出口；；；；；14、法兰盘。。
详细实验方法
下面将连系本适用新型实验例中的附图，，，，，，对本适用新型实验例中的手艺计划举行清晰、完整地形貌，，，，，，显然，，，，，，所形貌的实验例仅仅是本适用新型一部分实验例，，，，，，而不是所有的实验例。。；；；；诒臼视眯滦椭械氖笛槔，，，，，，本事域通俗手艺职员在没有作出创立性劳动条件下所获得的所有其它实验例，，，，，，都属于本适用新型保；；；；さ墓婺！。
请参阅图1-3，，，，，，本适用新型提供一种手艺计划：一种电动调理阀，，，，，，包括阀体12、执行联动杆5与执行机构6，，，，，，阀体12水平端两侧划分牢靠装置有输出口13与输入口11，，，，，，阀体12通过执行支持座4与执行机构6牢靠毗连，，，，，，且支持座4外侧牢靠毗连有保温罩1，，，，，，保温罩1竖直端内表壁划分装置有加热管3与温度传感器7，，，，，，且温度传感器7与加热管3联动控制，，，，，，当保温罩1内的温度传感器7检测到执行联动杆5的事情情形温度较低时，，，，，，控制加热管3开启，，，，，，加热管3事情爆发热气流，，，，，，热气流会接触保温罩1内的事情机构，，，，，，从而阻止了事情机构因受冻而泛起卡涩，，，，，，包管了事情机构的稳固的运行，，，，，，提高了电动调理阀的适用规模。。
详细的，，，，，，如图1所示，，，，，，输入口11顶部辨别装置有泄压口8与压力表9，，，，，，压力表9底部设置有压力传感器10，，，，，，在压力表9上显示的压力值凌驾预定值时，，，，，，通过控制泄压口8开启，，，，，，使得输入口11内的压力得以释放，，，，，，实现了电动调理阀的压力监控功效，，，，，，阻止了电动调理阀因压力转变而泛起损坏，，，，，，从而提高了电动调理阀使用的稳固性。。
详细的，，，，，，如图1所示，，，，，，支持座4与保温罩1通过螺栓2牢靠毗连，，，，，，实现支持座4与保温罩1的可拆卸。。
详细的，，，，，，如图1所示，，，，，，输入口11与输出口13远离阀体12的一侧牢靠装置有法兰盘14，，，，，，用以与外部管道的牢靠毗连。。
详细的，，，，，，如图1所示，，，，，，保温罩1呈透明设计，，，，，，使得操作职员可以清晰的视察到内部标杆上的阀门开度。。
详细的，，，，，，如图1所示，，，，，，螺栓2设置有两组，，，，，，且两组螺栓2呈对称漫衍，，，，，，包管了保温罩1与支持座4毗连的细密性。。
事情原理：使用时，，，，，，当保温罩1内的温度传感器7检测到执行联动杆5的事情情形温度较低时，，，，，，控制加热管3开启，，，，，，加热管3事情爆发热气流，，，，，，热气流会接触保温罩1内的事情机构，，，，，，从而阻止了事情机构因受冻而泛起卡涩，，，，，，包管了事情机构的稳固的运行，，，，，，提高了电动调理阀的适用规模，，，，，，压力传感器10检测输入口11的压力并实时在压力表9上显示，，，，，，在压力表9上显示的压力值凌驾预定值时，，，，，，通过控制泄压口8开启，，，，，，使得输入口11内的压力得以释放，，，，，，实现了电动调理阀的压力监控功效，，，，，，阻止了电动调理阀因压力转变而泛起损坏，，，，，，从而提高了电动调理阀使用的稳固性。。
以上所述，，，，，，仅为本适用新型较佳的详细实验方法，，，，，，但本适用新型的保；；；；す婺２⒉痪窒抻诖，，，，，，任何熟悉本手艺领域的手艺职员在本适用新型揭破的手艺规模内，，，，，，凭证本适用新型的手艺计划及着适用新型构想加以等同替换或改变，，，，，，都应涵盖在本适用新型的保；；；；す婺Ｖ凇。
手艺特征：
1.一种电动调理阀，，，，，，包括阀体（12）、执行联动杆（5）与执行机构（6），，，，，，其特征在于，，，，，，所述阀体（12）水平端两侧划分牢靠装置有输出口（13）与输入口（11），，，，，，所述阀体（12）通过执行支持座（4）与执行机构（6）牢靠毗连，，，，，，且所述支持座（4）外侧牢靠毗连有保温罩（1），，，，，，所述保温罩（1）竖直端内表壁划分装置有加热管（3）与温度传感器（7），，，，，，且所述温度传感器（7）与加热管（3）联动控制。。
2.凭证权力要求1所述的一种电动调理阀，，，，，，其特征在于，，，，，，所述输入口（11）顶部辨别装置有泄压口（8）与压力表（9），，，，，，所述压力表（9）底部设置有压力传感器（10）。。
3.凭证权力要求1所述的一种电动调理阀，，，，，，其特征在于，，，，，，所述支持座（4）与保温罩（1）通过螺栓（2）牢靠毗连。。
4.凭证权力要求1所述的一种电动调理阀，，，，，，其特征在于，，，，，，所述输入口（11）与输出口（13）远离阀体（12）的一侧牢靠装置有法兰盘（14）。。
5.凭证权力要求1所述的一种电动调理阀，，，，，，其特征在于，，，，，，所述保温罩（1）呈透明设计。。
6.凭证权力要求3所述的一种电动调理阀，，，，，，其特征在于，，，，，，所述螺栓（2）设置有两组，，，，，，且两组螺栓（2）呈对称漫衍。。
手艺总结
本适用新型果真了一种电动调理阀，，，，，，包括阀体、执行联动杆与执行机构，，，，，，所述阀体水平端两侧划分牢靠装置有输出口与输入口，，，，，，所述阀体通过执行支持座与执行机构牢靠毗连，，，，，，且所述支持座外侧牢靠毗连有保温罩，，，，，，所述保温罩竖直端内表壁划分装置有加热管与温度传感器，，，，，，且所述温度传感器与加热管联动控制。。本适用新型中，，，，，，当保温罩内的温度传感器检测到执行联动杆的事情情形温度较低时，，，，，，控制加热管开启，，，，，，加热管事情爆发热气流，，，，，，热气流会接触保温罩内的事情机构，，，，，，从而阻止了事情机构因受冻而泛起卡涩，，，，，，包管了事情机构的稳固的运行，，，，，，提高了电动调理阀的适用规模。。
